磚煙囪新建施工專項方案

一、工程概況：

該煙囪總高度為50米，上口徑為1.4米筒采用Mu7.5機制普通粘土磚與m5.O水泥混合砂漿砌筑。煙囪內襯采用Mu7.5機制普通粘土磚與m5.0水泥混合砂漿砌筑.煙囪壁部混凝土強度等采用C2O。

二、磚煙囪新建施工方案:

(一)、磚煙囪無腳手架內插桿操作臺施工。無腳手架內插桿操作臺,操作臺由鋼管插在筒壁中,上鋪腳手板而成,每砌完一步架,倒換一次插桿,操作臺向上移上一步。

1、內插桿用φ73及φ60鋼管8根，每根的套一根小的組成各4根可以伸縮的插桿。每向上移動一次操作臺時，只安裝一組插桿，待砌到適當高度，把第二組插桿安裝上，再將下面的腳手板移上來，然后拆除下面第1組插桿，以便移到更上層使用。插桿安入墻內約10CM左右為宜，不要過緊或過松，以便保證安全和拆卸方便。

2、安全網架，安全網支架用輕型鋼制作，支架間距約1M左右設一個。安全網用尼龍繩織成，煙囪的外徑是變化的，一般可利用外爬梯將安全網支架用鋼絲繩箍緊于向上，安全網架隨操作臺向上提升。

3、吊梯、吊梯用以搬移插桿和腳手板，堵腳手板之用，操作人員先將吊梯掛到上層已放好的插桿上，拴好安全帶放置吊梯板，即可站在吊梯板上操作。

4、爬梯圍欄，操作人員從爬梯上下，為安全起見，在外爬梯全高用木桿或方木綁設圍欄。

（二）用外井架上料：在井架上附設由倒鏈提升的卸料臺，位置經常保持略高于砌筑工作面，減少內插桿上搬移小吊裝架的勞動。

三、磚煙囪新建施工工藝及質量控制

（一）、基礎：

1、煙囪基礎的基坑挖好的后應先測定基礎（即煙囪中心點）設置中心樁，再由施工單位會同建設單位設計等檢查基坑中心的坐標，基低的尺寸和標高等是否符合設計要求，地基土質是否符合設計時所采用的戡探資料，并辦理隱蔽工程簽證手段。

2、基底表白應平整，嚴禁用填土的辦法找平基坑底面，在個別低于設計標高而低澆處，可在澆筑墊層砼時找平。

3、基坑驗收后，應立即進行基礎施工。

4、插入基礎杯壁內的筒壁縱向鋼筋，應找設計要求的位置，分組及插入深度，準確地與基礎鋼筋綁扎或焊接牢固，并應當防止鋼筋位移的措施。

5、基礎混凝土應連續一次澆筑完畢，不得留施工縫。當一次澆筑完成確有困難時，可按實際情況合同有關部門確定留置施工確定位置。

6、基礎完成后，應立即進行基礎的驗收和基坑的回填。回填土應分層仔細夯實，每層厚度不大于200mm，回填土稍高于地面，以利排水，回填土夯實后，再做排水護坡其坡度不應小于2%。

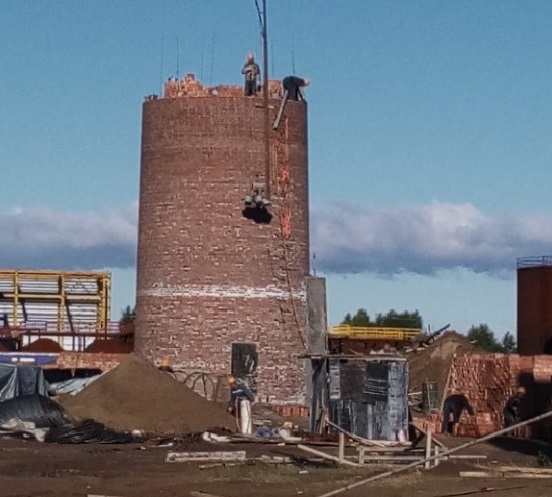

（二）、磚煙囪新建：

1、砌筑在筒身外表面的普粘土磚，應先用無裂縫，且棱角至少有一端完整的，在常溫下施工時，磚應提前1-2天澆水澗溫，其含水率宣在10%-15%。

2、砌筑筒身前，應檢查基礎部分是否通過有關部門的驗收確認，同時對基礎部分上表面的不整度進行檢查，其水平偏差不得超過20mm，采用1：2水泥砂漿找平，找平厚度大于30mm時，必須用細石砼（強度等級比磚強度等級的堤高一級）找平。

3、砌筑用的砂漿強度等級的應符合設計要求。施工時應采用重量比，其稠度為80-100mm砂漿應隨拌隨用，水泥混合砂漿必須在拌成后4小時內使用完畢。

4、筒身應采用丁磚砌筑，當筒壁厚底大于1/2時，內外層可使用半截磚，但其數量不得超過每天磚數量的30%，且小于1/2磚的磚頭不得使用。

5、筒壁應可采用擠漿法或漿法砌筑，磚縫必須用砂漿填充飽滿，水平灰縫的飽滿度不得低于80%，嚴禁用水沖漿灌縫，筒身外部磚縫隙宜用帶縫，內部灰縫均應括平。

6、磚縫，磚筒身上下層垂直環縫應交錯1/2磚，輻射縫應交錯1/4磚，砌體的垂直灰縫寬度和水平灰縫厚度應為10mm，在5m2的砌體表面上抽查10處，只允許其中5處灰縫厚度增大5mm新建磚煙囪煙囪施工。
